Правильная планировка гаража — это не просто расчерчивание линий на бумаге. Это продуманная система, которая делает постройку удобной для ежедневного использования. Многие владельцы автомобилей допускают одни и те же ошибки: забывают про ширину проходов, не учитывают габариты автомобиля с открытыми дверями, экономят на высоте потолков.

Грамотный проект гаража позволяет избежать переделок после завершения строительства. Вы сразу определите оптимальные размеры помещения, разместите ворота так, чтобы было удобно въезжать, продумаете зоны для хранения инструментов и расходных материалов. В итоге получите пространство, где комфортно не только парковать машину, но и заниматься её обслуживанием.

Планирование начинается с понимания ваших потребностей. Нужна ли вам мастерская для ремонта? Планируете ли вы хранить в гараже садовый инвентарь, велосипеды, сезонные вещи? Сколько автомобилей будет стоять внутри? Ответы на эти вопросы определят размеры будущей постройки и её внутреннюю компоновку.

В этом руководстве мы пройдем все этапы — от первоначальной разметки до финального зонирования внутреннего пространства. Вы узнаете конкретные цифры, нормативы и практические решения, которые помогут создать по-настоящему функциональный гараж своими руками.

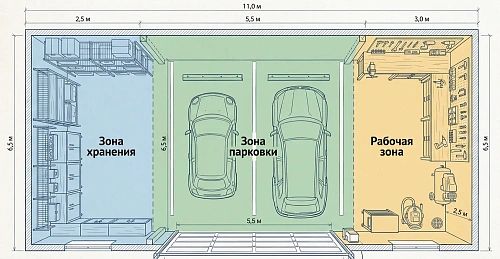

Определение основных зон и составление чертежа гаража

Перед началом строительства гаражей необходимо чётко разделить помещение на функциональные участки. Правильное зонирование экономит место и делает эксплуатацию максимально удобной. Даже в компактных постройках можно организовать всё необходимое, если грамотно подойти к планировке.

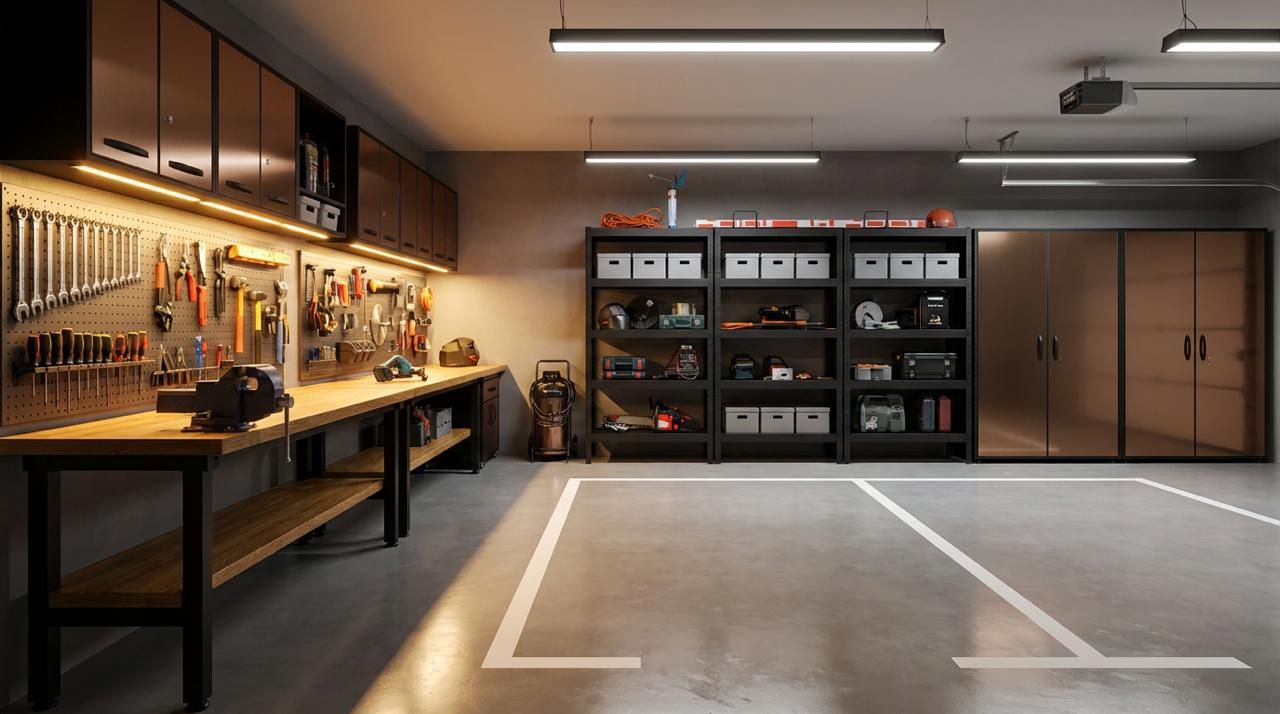

Основные функциональные зоны

Типичный гараж включает несколько обязательных зон, каждая из которых выполняет свою задачу:

• Парковочная зона — центральная часть, где располагается автомобиль. Её размеры зависят от габаритов машины плюс минимальные отступы для открывания дверей и свободного перемещения вокруг.

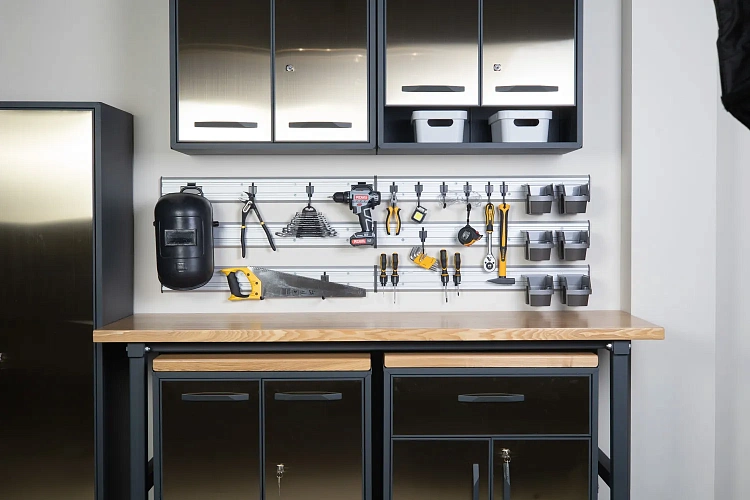

• Рабочая зона — участок для обслуживания и мелкого ремонта. Здесь устанавливают верстак, размещают инструменты и оборудование.
• Зона хранения — стеллажи, полки, навесные системы для сезонной резины, автохимии, садового инвентаря и прочих вещей.
• Проходная зона — свободное пространство для комфортного передвижения между автомобилем и стенами, от ворот до дальней части помещения.
• Техническая зона — место для размещения коммуникаций, электрощита, отопительного оборудования, системы вентиляции.

Что учесть при составлении чертежа

Грамотный чертёж гаража начинается с точных замеров участка и понимания ограничений по площади застройки. Важно заранее определить, где будут располагаться въезды, как откроются ворота, какие конструкции уже существуют на территории.

При разработке планов учитывайте следующие моменты:

Последовательность составления чертежа

Начните с простого эскиза от руки, где обозначите общие размеры и расположение ключевых элементов. Затем переходите к детальному чертежу с точными величинами.

Порядок действий:

1. Измерьте размер участка, выделенного под гараж, учтите требуемые отступы от границ.
2. Определите габариты вашего автомобиля (длину, ширину, высоту) и добавьте необходимые запасы.
3. Нанесите на план контуры стен и расположение ворот.
4. Обозначьте парковочное место с учётом открывания дверей машины.
5. Распределите оставшееся пространство между рабочей зоной и местами хранения.
6. Отметьте расположение окон, вентиляционных отверстий, входной двери (если предусмотрена).
7. Укажите точки подключения электричества, водоснабжения, отопления.

Готовые проекты гаражей можно использовать как основу, адаптируя их под свои нужды. Но индивидуальный чертёж всегда лучше, потому что учитывает особенности конкретного участка и ваши личные требования к обустройству гаража.

Нормативы минимальных расстояний между автомобилем и стенами

Недостаточное пространство вокруг автомобиля — частая ошибка при планировке гаража. Даже небольшое увеличение проходов превращает узкий бокс в комфортное помещение, где удобно припарковаться, открыть двери и обойти машину со всех сторон.

Минимальные расстояния для одного автомобиля

Стандартные нормативы основаны на анализе габаритов легковых автомобилей и требованиях безопасности при использовании помещения. Эти цифры являются минимальными — лучше, если вы сделаете проходы немного шире.

Расчёт глубины гаража

Глубина помещения рассчитывается просто: берёте длину вашего автомобиля и добавляете минимум 50 см для проходов спереди и сзади. Для семейного седана длиной 4,5–5 метров получится гараж глубиной минимум 5–5,5 метров.

Если планируете припарковать машину ближе к воротам и оставить место для верстака в дальней части, расчёт меняется. В этом случае:

• От ворот до переднего бампера — минимум 120 см для удобного открывания и закрывания ворот.
• Длина автомобиля — факт из характеристик машины.
• От заднего бампера до рабочей зоны — минимум 150 см для свободного передвижения.

Расчёт ширины гаража

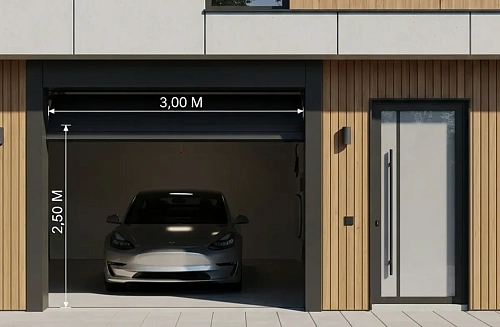

Ширина ворот напрямую зависит от ширины машины. Стандартное значение — ширина автомобиля плюс 80 см (по 40 см зазора с каждой стороны). Для большинства легковых авто это 2,4–2,6 метра.

Сам гараж должен быть немного шире, чем проём ворот. Оптимальная ширина гаража — ширина машины плюс 140–160 см. Это позволит припарковаться по центру и иметь достаточно места для проходов с обеих сторон или размещения стеллажей и полок вдоль стен.

Особенности при припаркованном автомобиле

Когда машина стоит в гараже, важно иметь возможность:

• Полностью открыть дверцы со стороны водителя и пассажира.
• Обойти автомобиль со всех сторон без необходимости втягивать живот.
• Свободно передвигаться с инструментами и материалом для обслуживания.
• Открыть капот, не создавая помех в проходе.

Для этого боковой проход должен быть не менее 70 см, а если планируете размещение стеллажа возле стены — минимум 90–100 см, чтобы стеллаж не мешал открыванию дверей машины.

Помните: тесный гараж не только неудобен, но и опасен. Вы рискуете поцарапать кузов, повредить зеркала и получить ушибы при контакте с острыми краями оборудования. Лучше увеличить размер гаража на 50–100 см в каждом направлении — это стоит дешевле, чем ремонт кузова и постоянный стресс от припаркования.

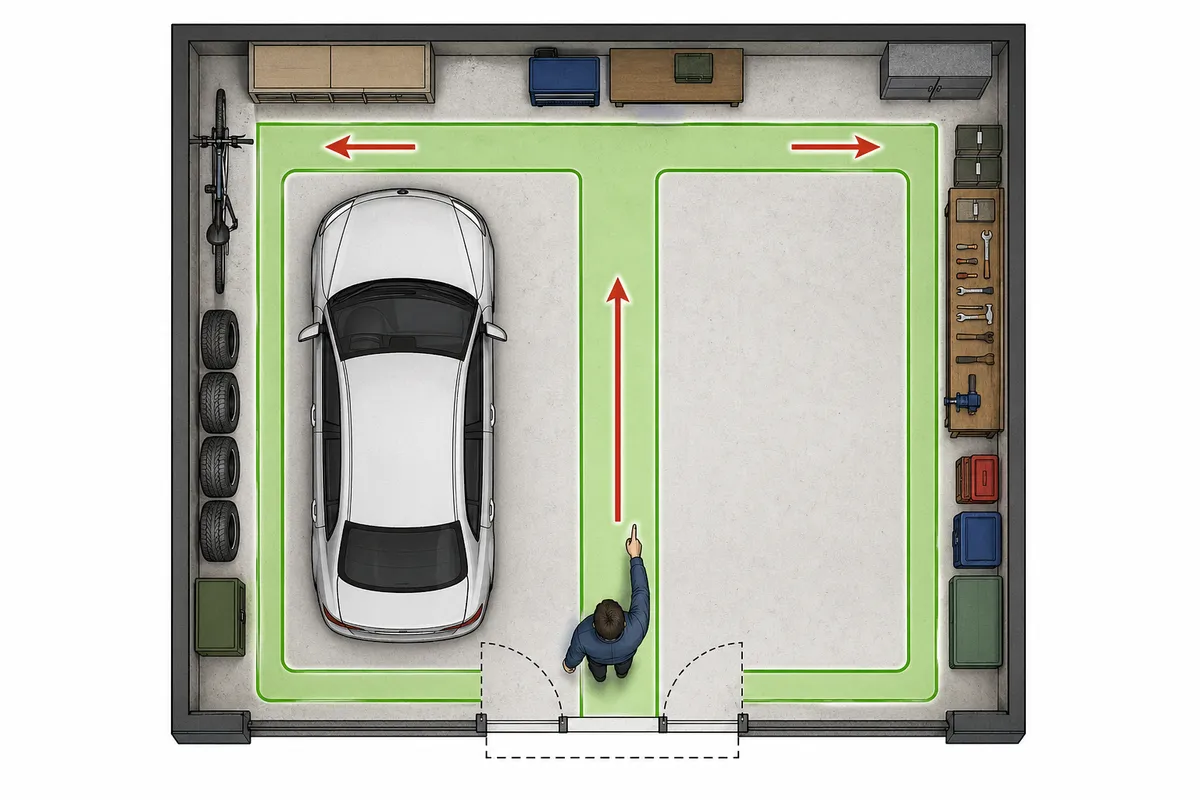

Эргономика проходов и планирование путей перемещения внутри гаража

Проход — это не просто пустое место между стеной и автомобилем. Это функциональный элемент, который определяет, насколько комфортно вы будете работать в гараже. Правильное планирование путей перемещения снижает риск травм и делает обслуживание машины менее утомительным.

Основные направления движения в гараже

В любом гараже есть несколько ключевых маршрутов, по которым вы перемещаетесь постоянно. Их нужно продумать заранее:

• Путь от ворот к автомобилю — самый частый маршрут. Он должен быть максимально прямым и без препятствий.
• Обход машины — необходимо для припаркования, открывания багажника, проверки колёс и освещения.
• Путь к рабочей зоне — от припаркованного автомобиля к верстаку и инструментам.
• Доступ к системам хранения — к полкам, стеллажам и навесным шкафам вдоль стен.

Ширина проходов и удобные планировки

Минимальная ширина прохода — 60 см, но это критическое значение, при котором можно пройти боком. Для комфортного движения с инструментом или материалом нужно минимум 80–90 см.

Зонирование маршрутов движения

Грамотное планирование предусматривает чёткое разделение пространства на проходы и рабочие зоны. Главный проход должен быть самым широким и наиболее свободным от препятствий. Вспомогательные проходы могут быть уже, но не менее 70 см.

При расстановке мебели и оборудования придерживайтесь принципа:

1. Определите главный маршрут от ворот через центр гаража к дальней стене.
2. Обозначьте боковые проходы вдоль припаркованного автомобиля.
3. Разместите рабочую зону и стеллажи так, чтобы они не перекрывали основные маршруты.
4. Оставьте дополнительное место перед верстаком и у входной двери.

Высота проходов и потолочные конструкции

Часто забывают про вертикальное измерение проходов. Если вы планируете подвесить полки, велосипеды или светильники, убедитесь, что они не упадут вам на голову при ходьбе.

Минимальная высота свободного прохода — 190–200 см. Если у вас высокий рост или вы часто носите на плечах длинные предметы (доски, трубы), лучше предусмотреть 210–220 см.

Безопасность и удобство в проходах

Узкие и загромождённые проходы — это источник травм. Чтобы избежать проблем:

• Не складывайте вещи вдоль главного маршрута, даже временно.
• Убедитесь, что открытые дверцы шкафов не сужают проход ещё больше.
• Установите хорошее освещение в проходах — часто люди спотыкаются именно из-за тени.
• Разместите выключатели света в доступном месте, чтобы не нужно было нащупывать их в темноте.
• Если в гараже находится котёл, водонагреватель или другое оборудование, оградите их так, чтобы не было случайного контакта.

Продуманная эргономика проходов — это инвестиция в ваше здоровье и удобство. Гараж, в котором приятно работать, используется активнее и дольше остаётся в хорошем состоянии.

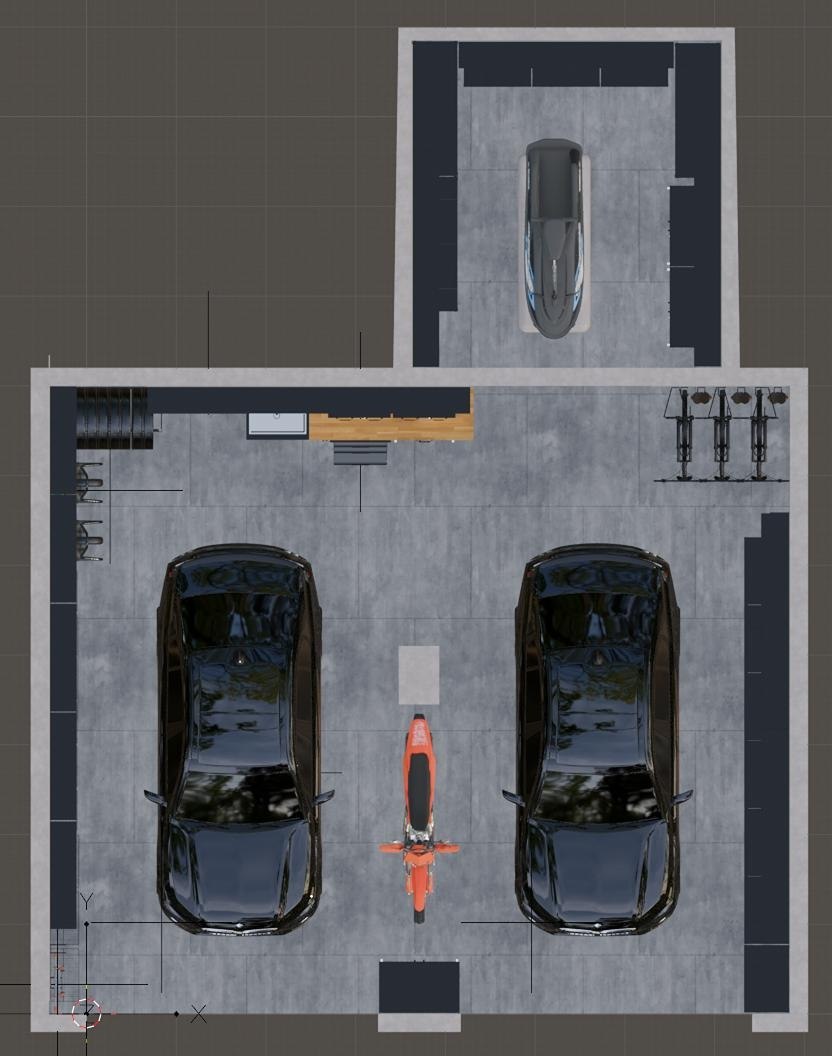

Схемы расстановки автомобилей при планировке на две и более машины

Гараж на две машины требует иного подхода к планировке, чем одноместный бокс. Нужно предусмотреть не только достаточную ширину и глубину, но и удобные проходы между автомобилями, доступ к обеим машинам без перемещения одной из них.

Расчёт размеров гаража для двух автомобилей

Базовая формула простая: суммируйте ширину обоих машин, добавьте расстояния для открывания дверей и боковых проходов. Для двух легковых седанов минимальная ширина гаража составит около 5,5–6 метров.

Схема №1: Продольная расстановка (машины в линию вдоль глубины)

Самый простой и часто используемый вариант — одна машина припаркована за другой. При этом обе машины находятся на одной оси, вдоль осевой линии гаража.

Преимущества:

• Требует минимальную ширину гаража — около 3,2–3,5 метра.
• Хороший доступ для обхода обеих машин с боков.
• Простая схема въезда-выезда.
• Больше места для размещения стеллажей и рабочей зоны вдоль стен.

Недостатки:

• Для выезда одной машины часто нужно передвинуть другую, если гараж узкий.
• Требуется больше глубины — минимум 9–10 метров для двух седанов.

Схема №2: Поперечная расстановка (машины рядом)

Обе машины припаркованы рядом друг с другом, головами в сторону ворот. Это наиболее функциональный вариант, когда оба владельца используют свои машины независимо.

Преимущества:

• Обе машины можно припарковать и выехать независимо, не трогая вторую.
• Потребуется меньше глубины — 8–8,5 метра достаточно.
• Удобнее для семей, где каждый член использует свой автомобиль.

Недостатки:

• Требует большую ширину — минимум 5,5–6 метров.
• Меньше места вдоль боковых стен для размещения оборудования.
• Может быть сложно припарковаться ровно между двумя машинами в узком проходе.

Схема №3: Комбинированная расстановка

Одна машина припаркована поперёк, вторая припаркована продольно на половине ширины гаража. Это гибридное решение, когда нужен баланс между компактностью и удобством.

Подходит для гаражей площадью 40–50 м², когда стандартная ширина составляет 5–6 метров. При правильном размещении обе машины имеют хороший доступ, а в дальней части остаётся место для верстака или хранилища.

Размеры проходов между припаркованными машинами

Проход между двумя припаркованными машинами должен быть достаточным, чтобы открыть дверцы обоих автомобилей одновременно. Минимальное расстояние между боками машин — 1,2 метра, но лучше предусмотреть 1,4–1,6 метра.

Если одна из машин припаркована вплотную к стене, расстояние от её дверцы до другого автомобиля должно быть минимум 80–90 см для открывания двери, и минимум 120 см для удобного открывания с полным разворотом.

Варианты размещения дополнительных зон при двух машинах

Когда в гараже припаркованы две машины, рабочая зона и место для инструментов смещаются в дальнюю часть или вдоль боковых стен. При площади 50–60 м² удаётся разместить небольшой верстак и систему хранения без ущерба для парковки.

• Верстак в дальней части — при глубине гаража 9 метров и припаркованных машинах длиной 4,5 метра остаётся свободное место в 3–4 метра для рабочей зоны.
• Стеллажи вдоль одной длинной стены — займут 30–50 см ширины, но позволят хранить много предметов вертикально.
• Компактный шкафчик для инструментов — размещают в углу между воротами и боковой стеной.

Практические рекомендации для планировки двух машин

При планировке гаража на две и более машины следуйте этим правилам:

1. Определитесь со схемой расстановки до начала строительства — она влияет на размеры будущей постройки.
2. Измерьте габариты обоих автомобилей, учитывая зеркала и детали кузова.
3. Добавьте минимум 40 см зазора с каждой стороны каждой машины для открывания дверей.
4. Предусмотрите проход  1 метр между припаркованными машинами.
5. Оставьте свободное пространство перед воротами для маневрирования при въезде и выезде.

Если в семье два автомобиля, гараж должен работать без потребности постоянно переставлять машины. Это экономит время и нервы в спешке перед выходом из дома.

Расчет высоты потолков с учетом типа ворот и систем хранения

Высота потолка в гараже часто недооценивается при планировке. Неправильный расчёт приведёт к тому, что крыша помешает открыванию ворот, упадёт на голову при установке полок, или вы не сможете полностью открыть капот автомобиля. Расчёт высоты должен учитывать тип ворот, размещение оборудования и удобство работы.

Минимальная высота потолка в гараже

Стандартная высота потолка для гаража легковых автомобилей — 2,2–2,4 метра. Это минимум, при котором можно припарковаться, выйти из машины и немного передвигаться без наклонов. Однако эта цифра работает только для простых гаражей без дополнительных систем.

Если вы высокого роста (выше 185–190 см), минимальная высота потребует наклонов при ходьбе в центре помещения. В этом случае лучше предусмотреть 2,5 метра.

Высота и пространство для механизма

Тип ворот напрямую влияет на необходимую высоту потолка. Каждый вариант требует дополнительного пространства для своих механизмов:

Тип ворот	Высота проёма	Требуемое дополнительное пространство	Итоговая минимальная высота потолка
Распашной	2,1–2,2 м	0 см (петли снаружи)	2,2–2,3 м
Секционные	2,1–2,2 м	60–80 см (под потолком)	2,8–3 м
Рулонные	2,1–2,2 м	50–70 см (кассета под потолком)	2,7–2,9 м
Откатные	2,1–2,2 м	20–30 см (направляющие над проёмом)	2,4–2,5 м

Секционные ворота и пространство под потолком

Секционные ворота — популярный выбор, но они требуют наибольшей высоты. Над проёмом должна находиться направляющая с пружинным механизмом, занимающая 60–80 см под потолком в зависимости от модели.

Если установить секционные ворота в гараже высотой 2,4 метра, механизм упрёт в потолок. Потребуется либо повышать потолок до 2,8–3 метров, либо выбирать другой тип.

При использовании автоматического привода потребуется дополнительное место для установки мотора и электроники, что может ещё больше ограничить высоту.

Системы хранения и подвесные конструкции

Если вы планируете размещать полки, стеллажи и подвесные системы хранения на стенах, нужно учитывать их глубину и высоту размещения.

• Настенные полки — обычно имеют глубину 25–40 см. Самая верхняя полка не должна быть выше 200 см, иначе вы не сможете дотянуться без стремянки.
• Навесные стеллажи — могут занимать пространство до 180–190 см в высоту, с зазором 30–40 см до потолка для вентиляции и безопасности.
• Потолочные системы хранения — специальные подвесные полки и багажники крепятся прямо к потолку и свисают на 50–100 см. Они требуют минимум 2,7–2,8 метра высоты потолка, чтобы не мешать головам.
• Велосипеды и инвентарь на стенах — располагаются на высоте 160–180 см, не занимая особого места под потолком.

Практический расчёт высоты для разных сценариев

Выберите вариант, соответствующий вашему плану использования гаража:

Сценарий использования	Тип ворот	Системы хранения	Рекомендуемая высота
Простой гараж, только парковка	Распашные	Минимум (полки вдоль стен)	2,3–2,4 м
Парковка + небольшие полки	Откатные или распашные	Настенные полки до 180 см	2,5–2,6 м
Парковка + полноценная система хранения	Откатные	Стеллажи до 190 см + зазор	2,7–2,8 м
Парковка + потолочные системы хранения	Секционные	Подвесные полки и багажники	3–3,2 м
Теплый гараж с отоплением и вентиляцией	Любой	Максимум (все системы)	3–3,5 м

Зазор между автомобилем и потолком

Никогда не рассчитывайте высоту потолка "впритык" к крыше автомобиля. Нужно предусмотреть зазор минимум 30–50 см для безопасности и удобства. Багажник с открытой дверцей займёт ещё несколько сантиметров.

Если вы периодически перевозите высокие предметы (трубы, доски, лестницы), зазор должен быть большим — минимум 50–70 см.

Расчёт при наличии мансарды или чердака

Если гараж расположен под жилыми помещениями и имеет мансарду или чердак над собой, высота потолка будет ограничена конструкцией крыши. В этом случае нужно учитывать угол наклона кровли.

При планировке помните:

• Максимальная высота будет в центре гаража, минимальная — у стен.
• Припаркуйте автомобиль в самой высокой части.
• Рабочую зону и хранилище разместите в местах с достаточной высотой.
• Учтите, что утепление или отделка потолка может снизить высоту на 10–20 см.

Финальные рекомендации по высоте

Если вы строите гараж с нуля, не экономьте на высоте. Добавление 20–30 см при строительстве обойдётся дешевле, чем переделка после завершения. Оптимальная высота для многофункционального гаража — 2,8–3 метра. Это позволит припарковать любой легковой автомобиль, установить удобные системы хранения и использовать потолочное пространство для организации вещей.

Проектирование смотровой ямы или места под автомобильный подъемник

Смотровая яма или подъемник значительно облегчают обслуживание машины. Но их наличие требует учёта при планировке и строительстве гаража. Выбор между ямой и подъемником зависит от бюджета, площади и типа работ, которые вы планируете выполнять.

Смотровая яма: размеры и расположение

Смотровая яма позволяет осмотреть днище автомобиля без подъёмника. Её глубина должна быть достаточной, чтобы встать в полный рост под припаркованной машиной.

Яму располагают по центру под припаркованным автомобилем. Расстояние от края ямы до стены должно быть минимум 50 см для безопасности. Над ямой нужна прочная крышка или решётка для предотвращения падений и несчастных случаев.

Конструкция смотровой ямы

Яму строят из кирпича, бетона или готовых железобетонных блоков. Дно должно быть водонепроницаемым с небольшим уклоном к сливу. Обязательна система вентиляции через отверстие в стене гаража.

• Стены ямы — из кирпича (1–2 слоя) или бетонных блоков толщиной 20–30 см.
• Гидроизоляция — битумная мастика или полиэтиленовая плёнка для защиты от влаги.
• Дренаж — трубка для отвода воды в канализацию или дренажный колодец.
• Покрытие — деревянная решётка, металлическая сетка или съёмная крышка из стали.

Автомобильный подъемник: альтернатива яме

Подъемник занимает меньше места и проще в установке. Существует несколько типов: двухстоечный, четырёхстоечный, мобильный гидравлический.

Требования к помещению:

• Ровный и прочный пол (асфальт, бетон, наливной пол).
• Электроснабжение 220 В поблизости для электрического подъемника.
• Расстояние от подъемника до стен минимум 100 см для маневрирования.
• Потолок высотой минимум 3,5–4 метра для полного подъёма машины.

Сравнение: яма или подъемник

Практические рекомендации

Выбирайте смотровую яму, если:

• Потолок гаража ниже 3 метров.
• Вы часто проводите работы под машиной (замена масла, осмотр днища).
• Бюджет ограничен.

Выбирайте подъемник, если:

• Высота потолка 3,5 м и более.
• Нужна мобильность и универсальность (разные типы работ).
• Есть возможность подвести электричество.

Размещение точек вывода инженерных коммуникаций и электрощита

Правильное размещение коммуникаций и электрощита на этапе планировки избегает затрат на переделку после строительства. Электричество, водоснабжение, вентиляция и отопление должны быть расположены так, чтобы не мешать припаркованному автомобилю и основным зонам работы.

Электроснабжение и размещение электрощита

Электрощит — главный элемент электросистемы гаража. Его размещают в доступном, но не мешающем месте.

• Боковая стена рядом с входной дверью — классическое решение. Щит находится на высоте 1,5–1,8 м, рядом с входом в гараж.
• Угол между воротами и стеной — если входной двери нет, щит размещают в углу, чтобы он не мешал припаркованной машине.
• Техническая зона в дальней части — при большой площади гаража щит можно разместить в углу рядом с котлом и насосом.

От электрощита должны отходить кабели к светильникам, розеткам для инструмента, подъемника или насоса. Минимум розеток — 4–6 штук в разных местах гаража (у верстака, у ворот, в рабочей зоне).

Водоснабжение и канализация

Точка водоснабжения пригодится для мойки инструмента, автомобиля или полива. Её размещают у входа в гараж или рядом с рабочей зоной.

• Кран на стене — самый простой вариант. Размещают на высоте 60–80 см на боковой или задней стене.
• Стиральная машина или мойка — если планируете мыть машину в гараже, разместите входной шланг рядом с местом парковки.
• Слив — направляют в дренажный колодец или в полосу грунта вдоль гаража, но не под припаркованный автомобиль.

Трубы водоснабжения прокладывают под полом или вдоль стены, защищая теплоизоляцией в холодных регионах.

Отопление и вентиляция

Если планируете теплый гараж, расположение котла и вентиляции критично для безопасности и функциональности.

• Газовый котел — в техническом углу, подальше от припаркованного автомобиля. Над котлом вывод дымохода на крышу через стену или потолок.
• Вентиляционные отверстия — приточное (внизу боковой стены) и вытяжное (вверху противоположной стены) для циркуляции воздуха.
• Место для насоса отопления — в углу рядом с котлом, минимум 50 см от припаркованной машины.

Практические советы по планировке коммуникаций

• Выведите все коммуникации на чертежу гаража до начала строительства.
• Разместите электрощит рядом с входной дверью для удобного доступа.
• Оставьте место для технического обслуживания котла (минимум 50–70 см перед ним).
• Прокладывайте кабели и трубы вдоль стен, а не через центр помещения.
• Используйте коробки и кожухи для защиты коммуникаций от повреждений.
• Продумайте доступность для обслуживания и ремонта каждого элемента.

Правильно спланированная система коммуникаций — это основа удобного и безопасного гаража, который прослужит долгие годы без необходимости переделок.
